బెయిలీ స్టీల్ బ్రిడ్జ్ ప్యానెల్

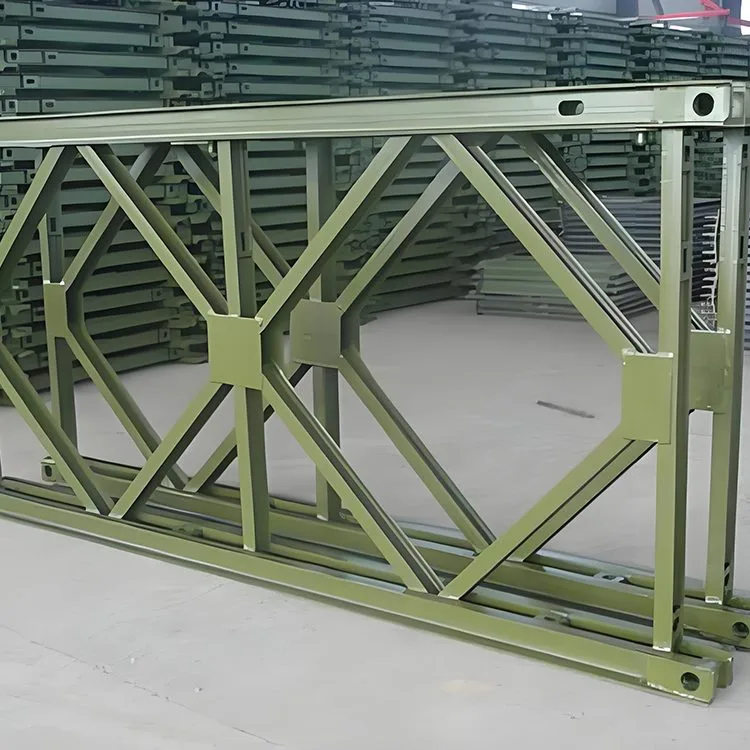

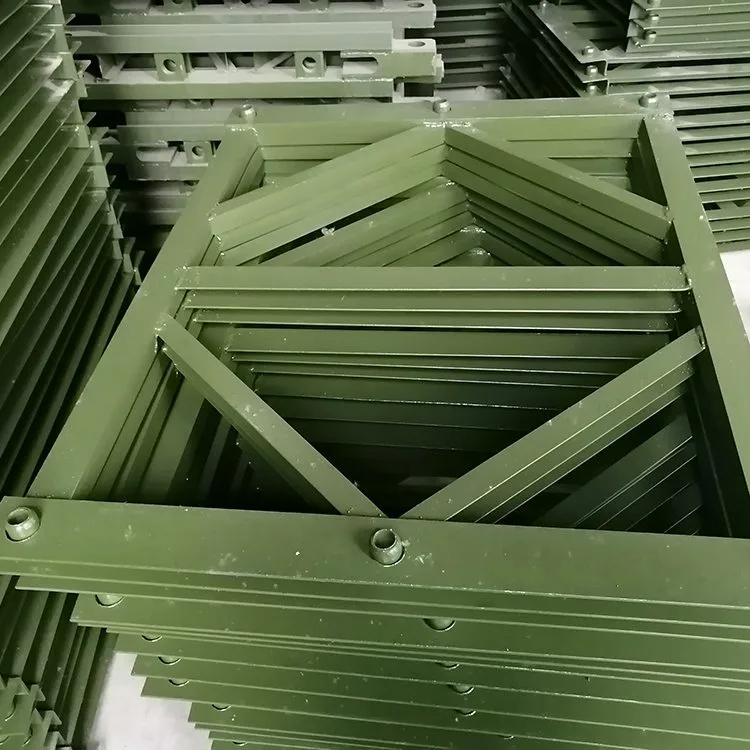

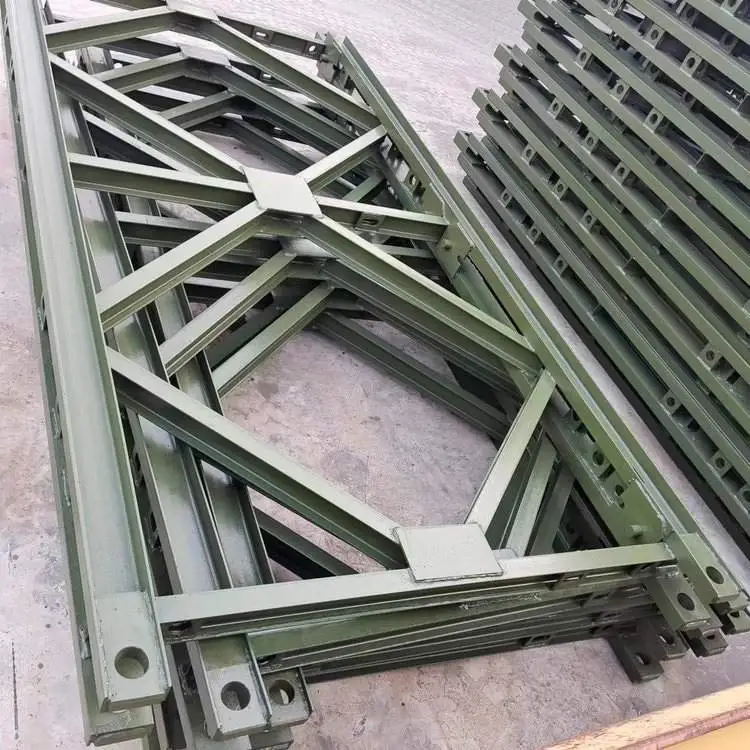

బెయిలీ స్టీల్ బ్రిడ్జ్ ప్యానెల్ సాధారణంగా ఎగువ మరియు దిగువ తీగలు, నిలువు భాగాలు మరియు వికర్ణ భాగాల ద్వారా వెల్డింగ్ చేయబడుతుంది. ఎగువ మరియు దిగువ తీగల ఎగువన, మగ మరియు ఆడ కనెక్షన్‌లు ఉన్నాయి, సాధారణంగా బ్రాకెట్‌లను కనెక్ట్ చేయడానికి పిన్ రంధ్రాలు ఉంటాయి. ప్రతి తీగ బ్యాక్-టు-బ్యాక్ కనెక్ట్ చేయబడిన రెండు నం. 10 ఛానెల్ స్టీల్‌లతో కూడి ఉంటుంది. దిగువ తీగ సాధారణంగా అనేక ఉక్కు పలకలను కలిగి ఉంటుంది, వాటిపై వెల్డింగ్ చేయబడిన రౌండ్ రంధ్రాలు ఉంటాయి. బోల్ట్ రంధ్రాలు ఎగువ మరియు దిగువ తీగల లోపల ఉన్నాయి మరియు ఉపబల తీగలను మరియు డబుల్-లేయర్ ట్రస్‌లను కనెక్ట్ చేయడానికి ఉపయోగిస్తారు. ఎగువ తీగ లోపల నాలుగు బోల్ట్ రంధ్రాలు ఉన్నాయి, ఇవి మద్దతు ఫ్రేమ్‌ను కనెక్ట్ చేయడానికి ఉపయోగించబడతాయి. మధ్యలో ఉన్న రెండు రంధ్రాలు ఒకే క్రాస్-సెక్షన్‌లో డబుల్ లేదా అంతకంటే ఎక్కువ ట్రస్సుల వరుసలను కనెక్ట్ చేయడానికి ఉపయోగించబడతాయి మరియు రెండు చివర్లలోని రెండు రంధ్రాలు క్రాస్-సెక్షన్‌లను కనెక్ట్ చేయడానికి ఉపయోగించబడతాయి. బెయిలీ వంతెన విభాగాల యొక్క బహుళ వరుసలను కిరణాలు లేదా నిలువు వరుసలుగా ఉపయోగించినప్పుడు, ఎగువ మరియు దిగువ విభాగాల మధ్య కీళ్లను బలోపేతం చేయడానికి మద్దతు ఫ్రేమ్‌లు ఉపయోగించబడతాయి. నిర్మాణ ప్రక్రియలో, బెయిలీ వంతెన యొక్క ప్రతి విభాగంలోని బోల్ట్‌ల బిగుతు, భాగాల తుప్పు స్థితి మరియు పిన్‌ల బిగుతును వారానికోసారి తనిఖీ చేయాలి మరియు అవసరమైన విధంగా సర్దుబాట్లు చేయాలి.

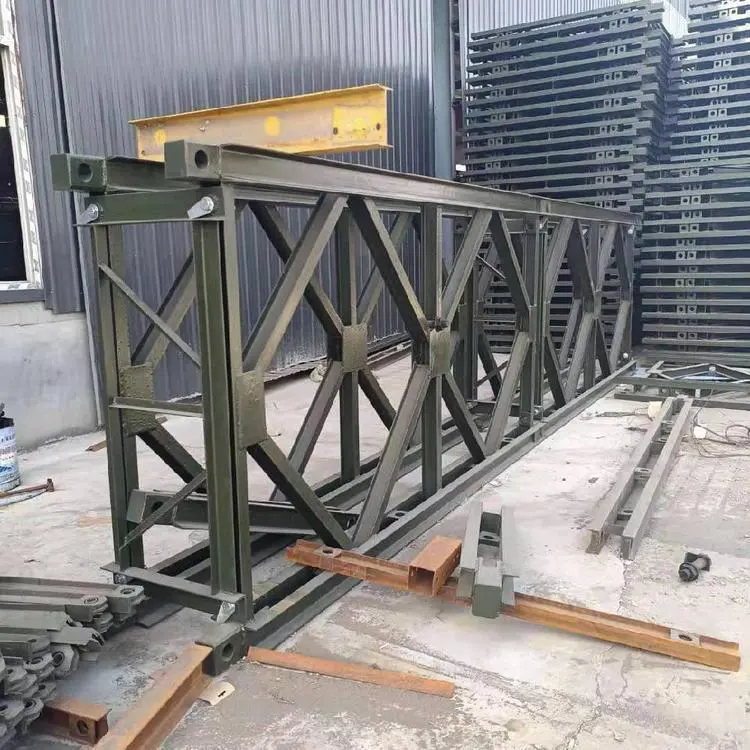

బెయిలీ స్టీల్ బ్రిడ్జ్ ప్యానెల్‌లను విస్తరించి, కనెక్ట్ చేసిన తర్వాత, వాటిని కిరణాలు లేదా నిలువు వరుసలుగా అడ్డంగా లేదా నిలువుగా ఉంచవచ్చు. వేర్వేరు అసెంబ్లీ పద్ధతుల ప్రకారం, రెండు రకాలు ఉన్నాయి: ఫ్రేమ్ నిలువు వరుసలు మరియు టవర్ నిలువు వరుసలు. మూడు లేదా నాలుగు ట్రస్ స్లాబ్‌లను సమాంతరంగా ఉంచినప్పుడు మరియు మద్దతు ఫ్రేమ్‌ల ద్వారా కనెక్ట్ చేయబడినప్పుడు, ఏర్పడిన నిలువు వరుస ఫ్రేమ్ కాలమ్. నాలుగు ట్రస్ ప్యానెల్‌లను ఒకదానికొకటి 90 డిగ్రీల వద్ద ఉంచినప్పుడు మరియు మూలలో కలుపులు మరియు మద్దతు ఫ్రేమ్‌ల ద్వారా అనుసంధానించబడినప్పుడు, ఫలిత కాలమ్ ఒక టవర్ కాలమ్.

అప్లికేషన్ దృశ్యాలు

బైలీ స్టీల్ బ్రిడ్జ్ ప్యానెల్‌ను హైవే బ్రిడ్జ్‌లు, గ్యాంట్రీ క్రేన్ అసెంబ్లీలు, గైడ్ బీమ్‌లు, బ్రిడ్జ్ ఎరెక్షన్ మెషీన్‌లు, సస్పెన్షన్ ప్లాట్‌ఫారమ్‌లు మొదలైన వాటి కోసం ఉపయోగించవచ్చు. బెయిలీ ట్రస్ కంబైన్డ్ గ్యాంట్రీ క్రేన్ గ్యాంట్రీ ఫ్రేమ్ కోసం ముందుగా నిర్మించిన హైవే స్టీల్ బ్రిడ్జ్ భాగాలతో అసెంబుల్ చేయబడింది. దీని స్పాన్ మరియు కాలమ్ ఎత్తు వివిధ వర్కింగ్ సైట్‌లకు అనుగుణంగా సర్దుబాటు చేయబడతాయి. ఇది హైవేలు, రైల్వేలు, మునిసిపల్ పనులు, భవనాలు మరియు నీటి సంరక్షణ వంటి నిర్మాణ ప్రాజెక్టులలో విస్తృతంగా వర్తించబడుతుంది, అలాగే వంతెన నిర్మాణ నిల్వ యార్డులలో ముందుగా నిర్మించిన భాగాలను ఎత్తడం మరియు తరలించడం మరియు వంతెన స్తంభాల పక్కన పెద్ద కిరణాల రవాణా.
